 一、 机房工程

        机房工程是指为确保计算机机房(也称数据中心)的关键设备和装置能安全、稳定和可靠运行而设计配置的基础工程,计算机机房基础设施的建设不仅要为机房中的系统设备运营管理和数据信息安全提供保障环境,还要为工作人员创造健康适宜的工作环境。机房工程也是建筑智能化系统的一个重要部分。机房工程涵盖了建筑装修、供电、照明、防雷、接地、UPS不间断电源、精密空调、环境监测、火灾报警及灭火、门禁、防盗、闭路监视、综合布线和系统集成等技术。



●    机房功能区划分

●    机房装修(吊顶、隔断、墙面)

●    综合布线

●    防静电地板铺设

●    防雷系统

●    监控系统

●    门禁系统

●    UPS不间断电源

●    精密空调

●    环境监控系统



二、基础网络

       随着业务的快速发展,企业(泛指运营商、企业和行业用户)的业务应用和数据正在从分散部署走向大集中,作为业务承载体的IT设施的部署模型随之发生翻天覆地的变化,互联互通已经不能满足流程整合后的业务持续发展的需求。

      网络是连接所有数据中心IT组件的唯一通用实体,构建坚实的网络基础设施将为数据中心业务永续、管理与运维提供保障。

      通常来讲,用户的业务可分为多个子系统,彼此之间会有数据共享、业务互访、数据访问控制与隔离的需求,根据业务相关性和流程需要,需要采用模块化设计,实现低耦合、高内聚,保证系统和数据的安全性、可靠性、灵活扩展性、易于管理。

      数据中心基础网络设计原则为分区、分层和分级设计。

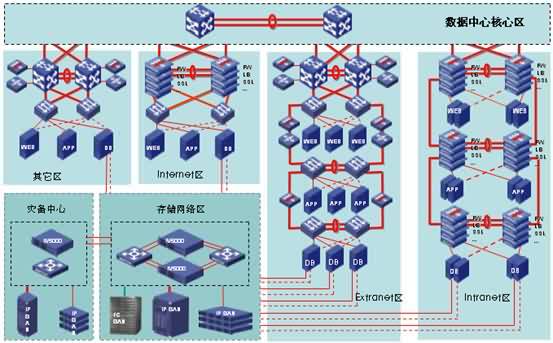

1、数据中心分区设计原则

      分区,即把用户的整个IT系统按照关联性、管理等方面的需求划分为多个业务板块系统,而每个系统有自己单独的核心交换,服务器,安全边界设备等,需要逐级访问控制,良好的逻辑分区设计与安全域划分成为数据中心网络的必备基础。

      根据企业自身特点,依据业务系统的相关性、数据流的访问要求和系统安全控制的要求等,可以把数据中心的服务器与业务系统分成内网区(Intranet)、外联区(Extranet)和互联网区(Internet)等,并在此基础上对业务流程进行深入细化。

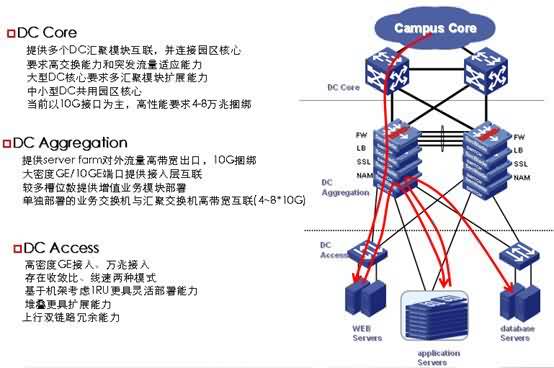

2、数据中心分层设计原则

      分层的主要是根据内外部分流原则,把数据中心网络分成标准的核心层、汇聚层和接入层三层结构。服务器与业务系统之间的流量大部分在单个功能分区内部,不需要经过核心;分区之间的流量才经过核心,而且在每个分区的汇聚层交换机上做互访控制策略会更容易、对核心的压力会更好、故障影响范围更小、故障恢复更快。

①核心层

      核心层提供多个数据中心汇聚模块互联,并连接园区网核心;要求其具有高交换能力和突发流量适应能力;大型数据中心核心要求多汇聚模块扩展能力,中小型数据中心共用园区核心;当前以10GE接口为主,高性能要求4-8 10GE捆绑。

②汇聚层

      为服务器群(server farm)对外提供高带宽出口;要求提供大密度GE/10GE端口实现接入层互联;具有较多槽位数提供增值业务模块部署。

③接入层

      支持高密度千兆接入、万兆接入;接入总带宽和上行带宽存在收敛比、线速两种模式;基于机架考虑,1RU更具灵活部署能力;支持堆叠,更具扩展能力;上行双链路冗余能力。

      业界主流做法是在汇聚层部署各类安全、应用优化业务,如在交换机上集成防火墙、负载均衡、应用加速板卡。

3、服务器接入分级设计原则

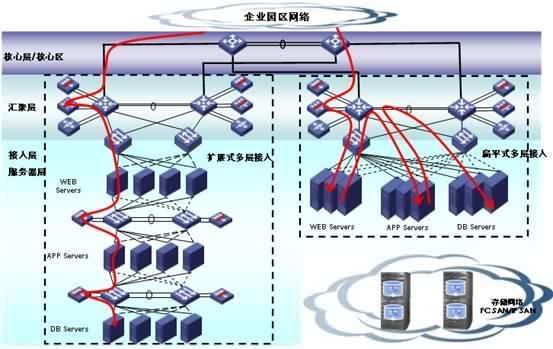

      目前的应用访问架构已经逐步由传统的客户机/服务器(简称C/S)架构向浏览器/服务器(简称B/S)的变迁,B/S的应用访问架构要求采用三级的服务器架构,从整体来看包括三个层次:

①Web层

      负责应用界面的提供,接受客户端请求并返回最终结果,是业务系统和数据的对外界面。如IIS、Apache服务器等等。

②Application层

      负责数据的计算、业务流程整合,如常见的WebLogic、J2EE等中间件技术。

③Database层

      负责数据的存储,供业务系统进行读写和随机调用。如MS SQL Server、Oracle 9i、IBM DB2等等。
